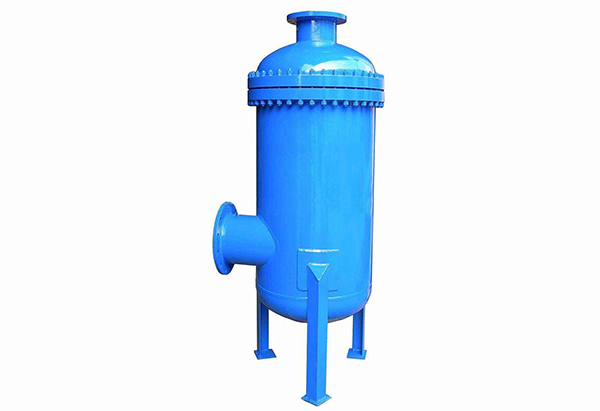

旋風式氣液分離器

旋風式氣液分離器簡介

旋風式氣液分離器是一種不需要內置濾芯的凈化壓縮空氣產品，安裝于壓縮空氣過濾器前端，保護過濾器免受來自儲氣罐和輸送管道中的大量液體污染。飽和氣體在降溫或者加壓過程中，一部分可凝氣體組分會形成小液滴，隨氣體一起流動。氣液分離器作用就是處理含有少量凝液的氣體，實現凝液回收或者氣相凈化。其結構一般為一個壓力容器，內部有相關進氣構件、液滴捕集構件。一般氣體由上部出口，液相由下部收集。旋風式氣液分離器的主要特點是結構簡單、操作彈性大、管理維修方便，價格低廉，針對8微米以上液滴100%能去除， 4-8微米液滴90 - 95%以上能去除。

工作原理

氣體通過設備入口進入設備內旋風分離區，當含雜質氣體沿軸向進入旋風分離管后，氣流受導向葉片的導流作用而產生強烈旋轉，氣流沿筒體呈螺旋形向下進入旋風筒體，密度大的液滴和塵粒在離心力作用下被甩向器壁，并在重力作用下，沿筒壁下落流出旋風管排塵口至設備底部儲液區，從設備底部的出液口流出。旋轉的氣流在筒體內收縮向中心流動，向上形成二次渦流經導氣管流至凈化天然氣室，再經設備頂部出口流出。

產品性能

旋風式氣液分離器適用于氣相中含有少量固體或液滴含量非常高的工況，允許氣量在25-120%之間波動，針對8微米以上液滴100%去除， 4-8微米液滴90 - 95%以上去除。
